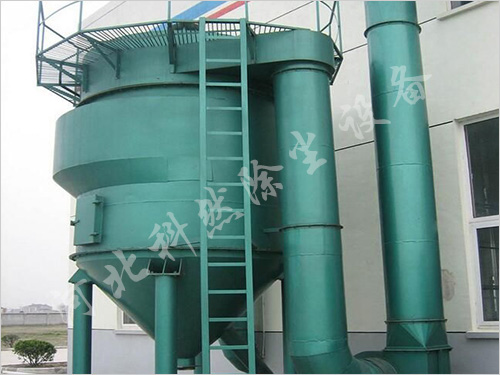

ZC-II/III型機械回轉反吹扁袋除塵器

ZC-II/III型機械回轉反吹扁袋除塵器采用圓形體結構，受力均勻，抗爆性能好，結構緊湊，采用高壓風機反吹清灰，不受氣源條件的限制，利用阻力自動控制反吹清灰，節約能源，延長除......

電話：0318-3882081

聯系人:張經理

地址：河北省衡水市武強縣開發區

在線咨詢

全國熱線

13785853891

產品簡介 / Introduction

ZC-II/III型機械回轉反吹扁袋除塵器是維護簡單的外濾型袋式除塵設備。適用于細微粉塵的工藝回收和除塵凈化，尤其是對比重大、無黏粘性、較干燥的粉塵治理效果更佳，如：破碎機、振動篩等設備的現被廣泛應用于機械、鑄造、礦山、石子破碎、冶煉、建材、糧食、化工等行業中。ZC型機械回轉反吹扁袋除塵器采用圓形體結構，受力均勻，抗爆性能好，結構緊湊，采用高壓風機反吹清灰，不受氣源條件的限制，利用阻力自動控制反吹清灰，節約能源，延長除塵布袋的使用。

ZC-II/III型機械回轉反吹扁袋除塵器型號指示方式

144ZC-II-500-Anp570回轉反吹扁袋除塵器。

1：144為濾袋數量（只）

2：ZC是指回轉反吹的拼音字頭，其中“Z”是指“轉”的漢語拼音字頭，“C”指“吹”的漢語拼音字頭。

3：II-是指設計序號。

4：500是指袋長（米）

5：根據過濾風速V的不同，除塵器布袋分為A型、B型尺寸。A型尺寸用于V=1.0~1.5米/分的風量。

6：根據入口的旋轉方向，分為N旋、s旋兩種，N表示入口逆時針旋轉，s表示入口順時針旋轉，系列化圖紙暗逆時針旋轉繪制（即N旋）。

7：根據出口風管形式，分為平出口與下出口兩種。P表示平出口，X表示下出口，系列圖紙按平出口（即P型）繪制成。

8：570為公稱過濾面積（平方米）

ZC-II/III型機械回轉反吹扁袋除塵器產品亮點：

1、采用圓筒拱頂的體形，受力均勻、抗爆性能好；

2、采用高壓風機反吹清灰，不受使用場合氣源條件的限制，應用范圍更廣；

3、采用梯形扁布袋設計，過濾面積指標高，占地面積小，除塵效率高；

4、可利用設備自身阻力，自動控制回轉反吹清灰，視入口濃度高低，自動調整清灰周期。

ZC-II/III型機械回轉反吹扁袋除塵器結構和工作原理：

它由以下四部分組成：

1、上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。

2、中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。

3、下箱體：包括定位支承架、灰斗、星型卸灰閥、支座。

4、反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構?！?/div>

ZC-II機械反吹扁袋除塵器技術參數：

規格型號		過濾面積m2	處理風量		袋長m	圈數	袋數（條）	效率%	阻力mmH20	外形尺寸mm	重量
規格型號		過濾面積m2	V米/分	米3/米	袋長m	圈數	袋數（條）	效率%	阻力mmH20	外形尺寸mm	kg
ZC-24/2	A	38	1.0-1.5	2400-4600	2.0	1	24	＞99	＜120	Φ1690×4370	1916
ZC-24/2	B	38	2.0-2.5	4800-6000	2.0	1	24			Φ1690×4370	1916
ZC-24/3	A	57	1.0-1.5	3600-5400	3.0	1	24			Φ1690×5370	2086
ZC-24/3	B	57	2.0-2.5	7200-9000	3.0	1	24			Φ1690×5370	2086
ZC-24/4	A	79	1.0-1.5	4800-7200	4.0	1	24			Φ1690×6370	2263
ZC-24/4	B	79	2.0-2.5	9600-12000	4.0	1	24			Φ1690×6370	2263
ZC-72/2	A	114	1.0-1.5	6600-12000	2.0	2	72			Φ2530×5030	4150
ZC-72/2	B	114	2.0-2.5	10200-16500	2.0	2	72			Φ2530×5030	4150
ZC-72/3	A	170	1.0-1.5	10400-15300	3.0	2	72			Φ2530×6030	4868
ZC-72/3	B	170	2.0-2.5	20400-25500	3.0	2	72			Φ2530×6030	4868
ZC-72/4	A	228	1.0-1.5	18800-20700	4.0	2	72			Φ2530×7030	5587
ZC-72/4	B	228	2.0-2.5	18800-20700	4.0	2	72			Φ2530×7030	5587
ZC-114/3	A	340	1.0-1.5	27800-34500	3.0	3	144			Φ3530×7145	8900
ZC-114/3	B	340	2.0-2.5	20400-40600	3.0	3	144			Φ3530×7145	8900
ZC-114/4	A	450	1.0-1.5	10800-51000	4.0	3	144			Φ3530×8145	11768
ZC-114/4	B	450	2.0-2.5	27000-54500	4.0	3	144			Φ3530×8145	11768
ZC-114/5	A	569	1.0-1.5	54000-67500	5.0	3	144			Φ3530×9145	14280
ZC-114/5	B	569	2.0-2.5	34200-68300	5.0	3	144			Φ3530×9145	14280
ZC-240/4	A	760	1.0-1.5	68490-85500	4.0	4	240			Φ4380×9060	16100
ZC-240/4	B	760	2.0-2.5	90960-113700	4.0	4	240			Φ4380×9060	16100
ZC-240/5	A	950	1.0-1.5	57000-85500	5.0	4	240			Φ4380×10370	18270
ZC-240/5	B	950	2.0-2.5	114000-145000	5.0	4	240			Φ4380×10370	18270
ZC-240/6	A	1140	1.0-1.5	68280-124200	6.0	4	240			Φ4380×11870	20039
ZC-240/6	B	1140	2.0-2.5	136560-170700	6.0	4	240			Φ4380×11870	20039
