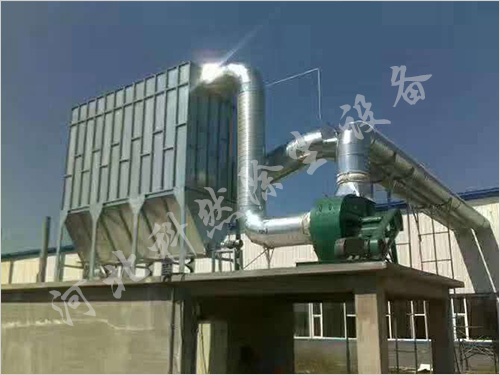

家具栓接行噴布袋除塵器是木材加工廠理想的除塵設備，由于設備除塵效率高，節能，噪音小，而被廣泛使用。
家具栓接行噴布袋除塵器結構并不復雜，下面是詳細介紹。
1、凈氣室
凈氣室主要是固定袋籠、濾袋及氣路元件之用，制成全密閉形式。清灰時，壓縮空氣首_入凈氣室，在沖入各濾袋內部。頂部設有入孔檢修門，安裝和更換袋籠、濾袋。凈氣室內又分為若干個室，相互之間用內墻隔開，每室均設有提升閥，用以切換過濾氣流，凈氣室的強度應能承受系統壓力。
2、袋室
袋室設于凈氣室下部，主要由花板、隔墻、濾袋組成。花板的厚度一般不小于5mm并在加強后應能承受系統壓力和濾袋積灰后的荷載。袋室的重要作用是容納濾袋，形成一個過濾的空間，煙氣的凈化在這里進行。
3、灰斗
灰斗設在袋室下部，強度應能承受系統的壓力及積灰的重力?；叶酚址譃椴坌汀⑺牧庑蛢煞N，灰斗除了堆積收下的粉塵外，由于內部空間較大，還作為下進氣總管使用。氣流中的粗顆粒首先在灰斗內靠重力分離沉降。四菱型灰斗下部出口設有翻板閥或回轉卸料器等鎖風設備，排灰由螺旋輸送機或空氣斜槽等完成。而槽型灰斗則內設螺旋輸送機、拉鏈機或斜槽等，再通過翻板閥和回轉下料器鎖風。除單機布袋除塵器外，灰斗均應設有檢修門。對黏性較大的粉塵宜在灰斗中部設捅料或清堵裝置，處理易結露廢氣的布袋除塵器可設置加熱器或振打器，并采用槽型灰斗，對于煤粉防爆采用四菱型灰斗。
4、反吹（吸）系統
反吹（吸）風系統包括反吹（吸）風機、反吹（吸）風管、氣缸、電磁閥、測壓裝置、閥板及壓縮空氣管路等。
5、濾袋框架
濾袋框架是布袋除塵器的重要部件之一。脈沖式布袋除塵器的濾袋框架，也稱袋籠或骨架；內濾反吹風布袋除塵器設防癟環。濾袋框架的作用是支撐濾袋，使之在過濾及清灰狀態下張緊并保持_形狀，盡量減少受折損傷。脈沖布袋除塵器袋籠的縱向根數，因濾袋直徑及材質的相異而有不同的要求。
6、壓縮空氣管路系統
壓縮空氣管路系統包括空氣處理設備（即氣源三聯體：油霧器、濾水器、調壓閥），電磁控制閥、氣缸（控制提升閥）等。
家具栓接行噴布袋除塵器工作原理：
布袋除塵器主要是利用濾料（織物或毛氈）對含塵氣體進行過濾，以達到除塵的目的。過濾的過程分2個階段，首先是含塵氣體通過清潔的濾料，此時起過濾作用的主要是濾料纖維的阻留。其次，當阻留的粉塵不斷增加，一部分粉塵嵌進到濾料內部，一部分覆蓋在濾料表面形成粉塵層，此時主要依靠粉塵層過濾含塵氣體。含塵氣體進進除塵器后，氣流速度下降，煙塵中較大顆粒直接沉淀至灰斗，其余塵粒從外至內穿過濾袋進行過濾，清潔煙氣從濾袋內側排放，飛灰被阻留在濾袋外側。隨著積灰的不斷積累，除塵濾袋內外側的壓差逐步增加，當壓差達到設定值時，脈沖閥膜片自動打開，脈沖空氣通過噴嘴噴進濾袋，濾袋膨脹，從而使附著在濾袋上的粉塵脫落，達到除塵的效果。
