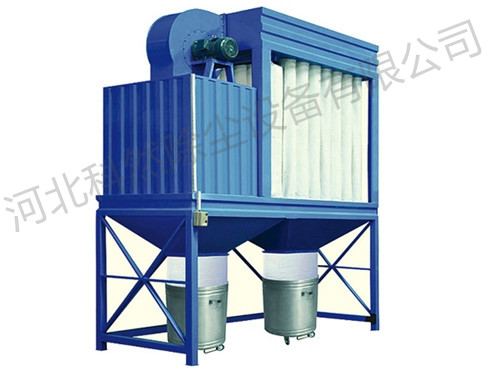

袋式除塵器荷載怎么計算

如下的設計過程僅供除塵設備制造廠家及相關設計單位參考

1．除塵器載荷的確定：

1.1靜載的確定：G靜載=∑Gi（i=1～5）

式中，G1本體鋼結構部分的重量，G2濾袋總重，G3袋籠總重，G4濾袋表面積灰5mm的重量，G5灰斗允許積灰重量次外圈一圈柱樁的載荷為Gp的120～200%，以此類推，直到最內圈載荷內圈載荷高于外圈載荷，但內外圈載荷最大差別不得超過300KN這樣設計載荷的目的是保證本體結構系統的地基穩定性關于載荷部分的詳細分配及計算過程可以參考《建筑荷載設計規范》手冊

1.2動載的確定

按樓面及屋面活荷載取標準值2.5KN/m2（檢修平臺按4KN/m2）來計算

除塵器總動載荷：F=KA0A1＋KA1A2，KA1檢修平臺活荷載取標準值，A1除塵器平面投影面積，A2平臺扶梯平面投影面積

設計時，單個承載點荷載值是平均值的100～120%左右具體分布時，可以是平臺扶梯結構多的部分取偏大值，結構少的部分取較小值結構設計人員應合理安排，綜合考慮影響動載荷分布的各種因素

1.3風載的確定

根據GB50009-2001，查全國基本風壓分布圖，可得相關值風載的計算，也可以按經驗公式：Kn=υ^2/1600（單位KN/m2）來計算，式中，υ為風速，單位m/s

設計時，單個承載點荷載值是平均值的120～150%左右詳細分布時，最外一圈的載荷點為平均載荷值的120%，內圈載荷點為平均載荷值的150%

附：風載的設計，主要是考慮橫向風的影響一般地說，除塵設備都安裝在平地上，不必考慮風從高空俯吹的影響有些除塵設備廠家在計算風載時，特別考慮俯吹的影響，其實，那是不必要的

1.4震載的確定

在一些地震多發地區，必須考慮地震對結構強度的影響設計單位在與用戶簽定除塵設備技術協議時，必須明確地震的烈度

根據《鋼結構設計規范》（GB50017-2003），地震載荷的計算可以分為水平方向的剪力計算和豎直方向的拉（壓）力計算

公式如下：

剪力標準值：FEK=α1 Geq

拉（壓）力標準值：FEK=α1 Geq

各承載點的震載計算過程可以按照上面的計算步驟來進行

1.5雪載的確定

根據GB50009-2001，查全國基本雪壓分布圖，得雪壓相關值

基于安全考慮，實際設計時，單個承載點的設計值建議是平均承載值的120～200%

除塵器載荷確定完畢后，結構設計人員就可以將載荷圖提交給土建專業，由土建專業根據載荷的大小及相關特性確定土建部分包括混凝土配筋的規格、數量及混凝土開挖的深度及混凝土澆鑄的樣式
