過濾式除塵器

袋式除塵器的形式、種類很多，按清灰方式可以分為機械清灰、逆氣流清灰、脈沖噴吹清灰三類； 按過濾方式可以分為內過濾式和外過濾式兩類；按進出口的位置不同可分為下進風和上進風兩類。

 1、袋式除塵器

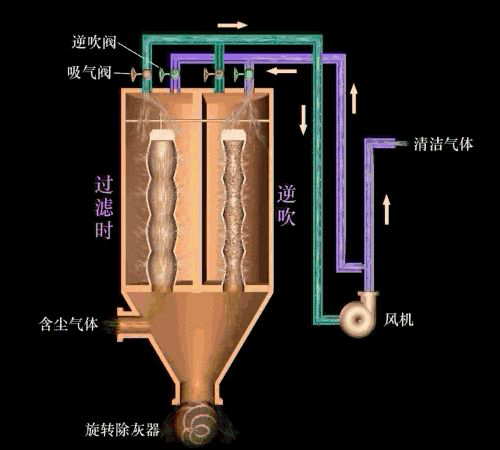

逆氣流清灰是采用室外或循環空氣形式與含塵氣流相反的反方向氣流通過濾袋，使其上的塵層脫落，掉入灰斗中。

在這種清灰方式中，一方面是由于反方向的清灰氣流在粉塵層上形成的黏性剝離力直接剝離塵層；另一方面，由于氣流方向的改變，濾袋產生脹縮振動，也有助于塵塊的脫落。

 2、脈沖噴吹清灰方式

壓縮空氣經過噴吹口以很高的速度噴出后誘導圍繞的空氣在極短的時間內噴入濾袋，使濾袋產生快速脹縮。

粉塵層的剝離一方面是借助噴吹氣流對粉塵層的剝離力，另一方面則是依靠膨脹濾袋在回縮過程中形成的反向加速度將粉塵甩脫。這種方式的清灰強度大，可以在過濾工作狀態下進行清灰，允許的過濾風速也高。

由于脈沖噴吹清灰方式具有很多優點，逐漸成為袋式除塵器的一種主要的清灰方式。

 3、機械清灰式

這種清灰方式可以包括人工振打、機械振打等，是一種最簡單的清灰方式。

一般來說，機械振打的濾袋沿軸向的振動分布不均勻，而且加速度衰減較快，濾袋長度一般較短，過濾風速也較小。機械振動清灰袋式除塵器采用機械運動裝置使濾袋作周期性振動，使粘附在濾袋上的塵粒落入灰斗中。

(a) 為水平振動，有頂部和中部振動兩種；

(b) 為垂直振動，它利用偏心輪裝置振打濾袋框架或定期提升濾袋框架進行清灰；

(c) 為扭曲振動，它利用機械傳動裝置定期將濾袋扭轉一定角度，使塵粒脫落。

4、內外濾式

內濾式除塵器的含塵氣流首先進入濾袋內部，由內向外過濾，粉塵沉積于濾袋表面。內濾式的濾袋外部為干凈氣體側便于檢查與換袋。內濾式一般適用于機械清灰和逆氣流清灰袋式除塵器。

外濾式除塵器的含塵氣流由濾袋外部通過濾料計入濾袋內，凈化后排出。為了便于過濾，濾袋內部要設支撐骨架(袋籠)。外濾式適用于脈沖噴吹袋式除塵器、高壓氣流反吹袋式除塵器、扁袋式除塵器等。

5、上進風和下進風式

下進風：含塵氣流由除塵器的下部灰斗部分進入除塵器內部。

上進風：含塵氣流由除塵器的上部灰斗部分進入除塵器內部。
